螺杆泵抽油机井是原油开采生产设备，在数字油田系统中，应具备的基本数据信息：
① 数据采集项：套压、油压，光杆扭矩、载荷和转速，三相电压、电流、
功率因数和功率，累计耗电量和当日耗电量，扭矩、载荷和转速曲
线，变频频率，启井时间和停井时间。
② 运程控制项：调速、启停井控制、照明控制和视频监控云台控制。
③ 测量数据项：动液面、测量套压和含水率。
④ 状态检测项：扭矩转速传感器剩余电量、油井启停状态和照明状态。

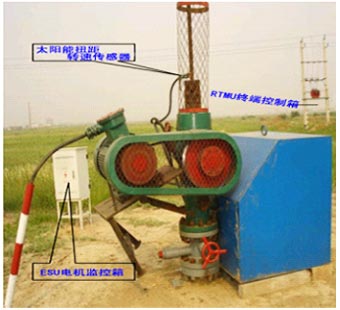

安装方式：
① RTMU远程传输管理终端监控箱安装到井场变压器供电杆上，无线方式管
理井场其它设备，实现一台RTMU控监箱管理多口油井效果，同时给系
统提供了油井变压器及线路电参数，为能耗统计计算提供基础数据；
② 太阳能扭矩载荷转速传感器安装在螺杆泵光杆上，扭矩、载荷和转速数
据通过无线传送至RTMU监控箱；
③ ESU电机监控终端箱安装在螺杆泵变频控制箱侧，采集井套压、管压，三
相电压、电流、功率因数和功率，累计耗电量和当日耗电量，远程启
停井和调速控制。
④ 螺杆泵变频器的RS485通讯电缆连接到ESU电机监控终端箱，通过
RS485通讯采集变频器参数及远程调速功能。
⑤ 井口套压、管压变送器连接到ESU电机监控终端箱内，井口压力数据传输
即实现无线传输，又节省设备投资和维养费用。 |
